Program Spectrum Reader 1.0

Program Spectrum Reader je určen pro jednoduché měření a ukládání spekter se spektrometrem SD2000 firmy Ocean Optics, Inc. Je tvořen těmito soubory

• SpReader.exe - vlastní program,
• OOIDrv32.dll - dynamicky linkovaná knihovna od výrobce, opravená verze,
• SpReader.ini - inicializační soubor,
• SpReader.rtf - tento soubor s nápovědou.

Práce s programem

1. Měření pozadí

Není-li měření pozadí vypnuto, po spuštění programu je uživatel vyzván, aby připravil spektrometr ke měření pozadí. Je tedy třeba zabránit průniku světla do světlovodu. Poté program sejme několikrát spektrum (5 měření 1s integrační dobou). Naměřené hodnoty jsou pak odčítány od každého dalšího měřeného spektra. Nedopadlo-li měření pozadí podle očekávání (lze zjistit z grafu), je nutné program spustit znovu nebo měření pozadí vypnout - špatně naměřené pozadí by znehodnotilo každé další měření. Vypnout pozadí je možné v inicializačním souboru - v sekci [Special] nastavit StartDark=0 místo StartDark=1.

2. Nastavení parametrů měření

V době, kdy program neměří, je možné nastavit rozličné parametry měření a ukládání spekter.

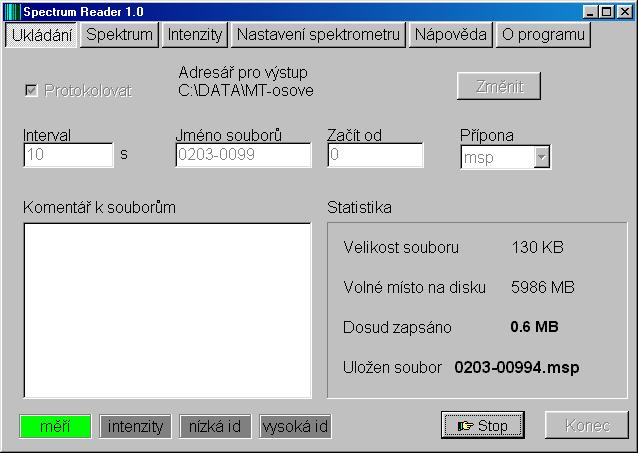

2.1 záložka Ukládání

• protokolovat - povoluje/zakazuje ukládání souborů se spektry
• adresář pro výstup - adresář, do kterého budou soubory ukládány
• interval - nejsou ukládána všechna měřená spektra, ale pouze ta, mezi kterými je tento časový interval
• jméno souborů - jméno uloženého souboru začíná touto hodnotou, pokračuje indexem, který rozlišuje jednotlivá měření v rámci jedné série (procesu). Počáteční hodnotu indexu lze nastavit pomocí
• začít od - jméno prvního souboru bude zakončeno tímto číslem
• přípona
• komentář k souborům - je ukládán do každého souboru za hlavičku. Lze jej měnit i v průběhu měření.

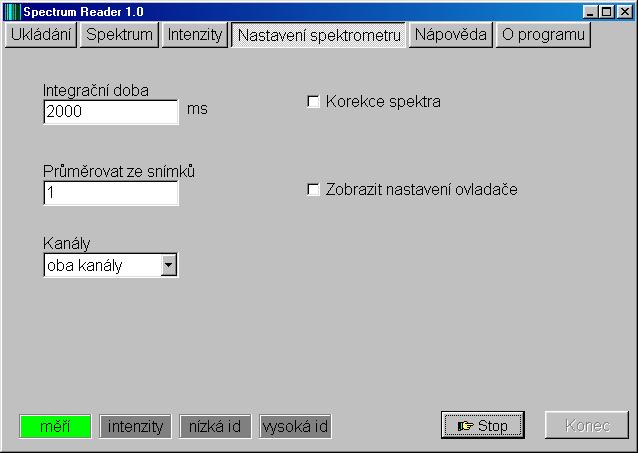

2.2 záložka Nastavení spektrometru

• integrační doba - doba, po kterou spektrometr snímá spektrum v milisekundách,
• průměrovat ze sníků - počet snímků, které spektrometr naměří a zprůměruje, než je výsledek odeslám programu,
• kanály - měřit je možné na kanálu Master (350-450 nm), Slave (450-560 nm) nebo na obou kanálech současně,
• korekce - spektrometr může provádět odčítání pozadí, které sám jistým způsobem měří při každém sejmutém spektru,
• zobrazit nastavení ovladače - zobrazí před vlastním měření rozhraní ovladače spektrometru, ve kterém je možné, např. při hardwarovém problému, nastavit druh spektrometru, měřicí karty apod.

3. Měření

Po zmáčknutí tlačítka Start se zahajuje spouštění měření. V případě, že v nastaveném adresáři je již soubor se jménem, jaké by měl první ukládaný soubor, je uživatel dotázán, zda má soubory přepisovat. Také se testuje velikost volného místa na disku.

Probíhající měření je signalizováno kontrolkou měření a aktivací tlačítka Stop. Průběh měření lze sledovat

• v záložce ukládání právě ukládaný soubor, celkovou velikost dosud uložených souborů (přibližně) a volné místo na disku,

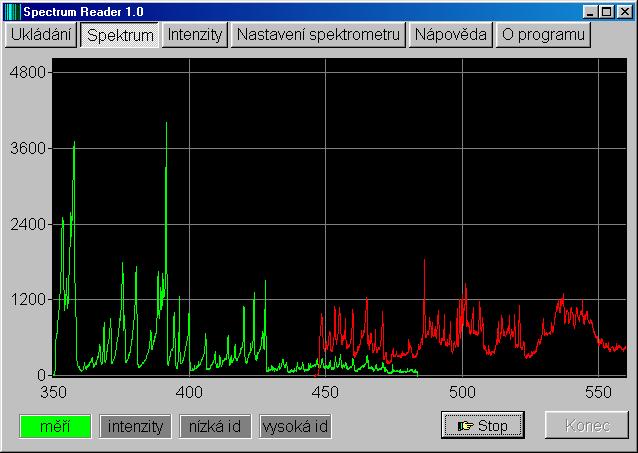

• v záložce spektrum graf se spektrem, který lze posouvat při stisklém pravém tlačítku myši a zoomovat při stisklém levém tlačítku myši. Normální velikost nastavíme dvojitým kliknutím,

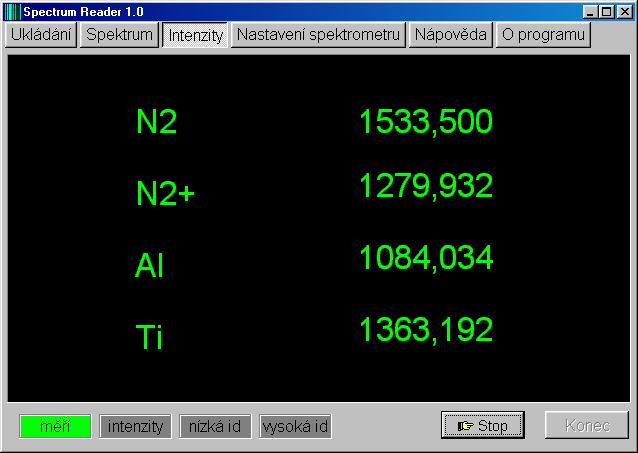

• v záložce Intenzity, kde se zobrazují technologicky důležité údaje. Podezřelé hodnoty jsou vypisovány červeně.

• na kontrolkách, jež jsou vždy viditelné:
  měření,
  intenzity - podezřelá hodnota v záložce intenzity
  nízká id - nízká integrační doba - intenzita hodnot vybraných spektrálních čar (v ini souboru) nedosahuje nastavené hodnoty
  vysoká id - vysoká integrační doba - příliš velké hodnoty intenzit vybraných čar, nebezpečí překročení rozsahu A/D převodníku.

Po ukončení měření tlačítkem Stop lze měnit parametry a spouštět nová měření. Program ukončíme, neběží-li měření, tlačítkem Konec.

Řešení problémů

Problém s hardwarem

Může vzniknout špatným nastavením ovladače spektrometru. Vzniká-li již při měření pozadí, nejprve měření pozadí vypneme (v sekci [Special] nastavíme StartDark=0). Potom na záložce Nastavení spektrometru zatrhneme Zobrazit nastavení ovladače. V okně ovladače pak nastavíme (po spuštění měření) hodnoty spektrometr S2000, kartu ADC1000-ISA. Defaultní adresa je 768 a IRQ 7 .(Může se lišit u různých počítačů.)

Také můžeme vyzkoušet modifikovat příp. odstranit ini soubor ooidrv.ini z adresáře Windows.

Program nereaguje na nastavení souboru SpReader.ini

Soubor SpReader.ini musí být ve stejném adresáři jako je spustitelný program. Nereaguje-li program na změny, je možné, že se automaticky vytvořil v adresáři Windows, odkud je nutné ho odstranit.

Je moudré mít oba soubory (SpReader.ini a OOIDrv.ini) zálohovány v některém jiném adresáři. Soubory se totiž automaticky modifikují podle v programu nastavených parametrů. Také je nutné vzít v úvahu, že obsah souborů je načítán pouze při spouštění programu. Modifikovat soubory při spuštěném programu se nedoporučuje.

Další problémy lze konzultovat na adrese spreader@physics.muni.cz.
